중국 SMIC 출하 7nm 칩, TSMC 기술 베껴



분석 회사 TechInsights 에 따르면 중국 파운드리 SMIC는 Bitcoin Miner SoC 용 7nm 공정 노드를 기반으로 칩을 생산하고 있으며 2021년 7월부터 출하되었습니다( SemiAnalysis 에서 h/t ). TechInsights는 "초기 이미지가 TSMC 7nm 공정 기술의 유사 사본임을 시사한다"고 칩을 리버스 엔지니어링했습니다. 이번 발견은 미국 정부가 미국 기반 칩 제조업체에 대한 대규모 보조금 승인 을 앞두고 있는 반면 중국이 강력한 제재를 받는 SMIC를 중심 으로 자체적으로 자체 반도체 생산을 계속 구축하고 있는 가운데 나온 것입니다.



TechInsights 보고서에 따르면 TSMC, Intel 및 Samsung은 모두 SMIC의 7nm보다 훨씬 더 정교한 기술을 개발했으며 적어도 두 노드 앞서 있습니다. 그럼에도 불구하고 SMIC가 7nm 공정을 선적하는 것의 중요성은 아무리 강조해도 지나치지 않습니다. SMIC는 미국 정부의 강력한 제재를 받아 고급 EUV 칩 제조 도구에 대한 액세스를 제한했습니다. 그러나 이 회사는 비록 덜 바람직한 경제성과 수율에도 불구하고 기존 도구를 사용하여 7nm 칩(및 아마도 더 작을 수 있음)을 생산할 수 있습니다. 중국이 자체적으로 자체 생산한 칩 공급을 개발함으로써 서방 국가로부터 기술 독립을 추구하고 있기 때문에 이는 중국에 대한 우려가 아닙니다.





SMIC는 원래 2020년 초에 7nm 노드를 발표했으며 , 그 후 파트너 Innosilicon은그해 말 에 7nm 노드의 N+1 버전에 칩을 테이프로 붙였습니다 . Techinsights가 공개 시장에서 구입한 Minerva Bitcoin 마이닝 칩이 Innosilicon 이니셔티브와 관련이 있는지 여부는 여전히 불분명합니다. 당시 SMIC는 7nm 노드의 N+2 버전도 작업 중이라고 주장했지만 Minerva 칩(아래 참조)이 프로세스의 N+1 또는 N+2 버전을 사용하는지 확실하지 않습니다.





대만에 본사를 둔 TSMC는 공정 기술을 복사한 혐의로 SMIC를 두 번( 2002년과 2006년 ) 고소했으며, SMIC가 TSMC의 7nm를 복사했을 가능성이 있다는 TechInsights의 주장은 두 회사 간의 추가 법적 분쟁으로 이어질 수 있습니다.

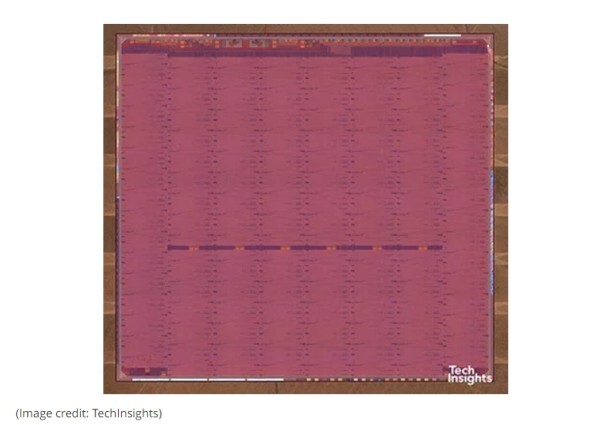

MinerVa Bitcoin 마이닝 칩은 매우 기본적이며 크기가 4.6 x 4.2mm에 불과하여 SMIC가 아직 칩 개발의 초기 단계에 있음을 나타냅니다. 그럼에도 불구하고 이러한 유형의 작고 단순하며 기본적인 칩은 종종 학습 노드 역할을 하는 반면 프로세스 기술은 더욱 정교해집니다.



"이 소량 생산 제품은 확장된 로직과 메모리 비트셀을 통합하는 진정한 7nm 공정의 디딤돌이 될 수 있습니다. 비트코인 ​​채굴자는 RAM 요구 사항이 제한되어 있기 때문에 진정한 7nm 기술 정의에 필요한 일반적인 비트셀 메모리를 제공하지 않을 가능성이 높습니다(둘 모두 확장된 논리 및 비트셀 채택). 이 칩셋은 논리 부분을 보여주지만 비트셀 측면은 보여주지 않을 것입니다."라고 TechInsights가 말했습니다.

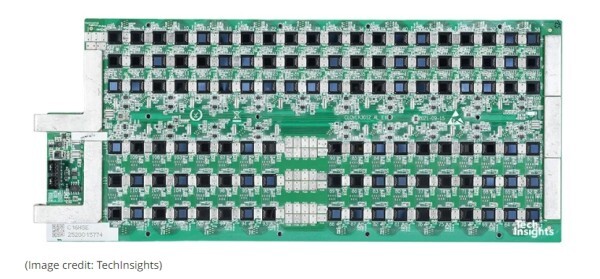

마이닝 칩은 새로운 프로세스 노드의 꼬임을 해결하는 데 적합합니다. 위의 이미지에서 볼 수 있듯이 이 작은 칩은 강력한 기계를 만들기 위해 대량으로 배치됩니다. 이 경우 광부는 최대 3300W의 전력을 소비하는 기계를 만들기 위해 보드당 120개의 칩을 가지고 있습니다. 시간이 지남에 따라 수율이 향상됨에 따라 SMIC가 7nm 공정 노드를 기반으로 하는 더 크고 복잡한 칩을 결국 만들 것이라고 기대할 수 있습니다.



다시 말해, "7nm"와 같은 프로세스 명명 노드 규칙은 물리적 측정과 관련된 메트릭이 아니라 칩 제조업체를 위한 마케팅 활동이 되었습니다. 그러나 실제 세계에서는 수많은 요인이 프로세스 노드의 경제성과 성능에 영향을 미치며 이에 대해 여기에서 읽을 수 있습니다 .



TechInsights는 칩 분석(디지털 평면도 분석, 고급 CMOS 공정 분석 및 공정 흐름 분석)을 기반으로 하는 개별 보고서를 판매하여 트랜지스터 밀도를 포함한 더 자세한 정보를 제공하여 SMIC의 노드가 경쟁 제품과 어떻게 비교할 수 있는지에 대한 더 나은 아이디어를 제공합니다. 산업 노드.



미국은 오랫동안 SMIC가 ASML에서 EUV 도구를 조달하는 것을 막았으며 최근에는 제재 올가미 를 더욱 강화하는 방안을 모색했습니다.비교적 단순한 DUV 칩 제조 도구에 대한 회사의 액세스를 제한함으로써. 이러한 전술은 중국의 진출을 늦추지만 중국은 자체 칩 제조 도구 및 소프트웨어(EDA) 생태계를 개발하는 데 계속 돈을 쏟고 있습니다. SMIC가 입증했듯이 수익성이 낮더라도 덜 정교한 장비를 사용하여 고급 프로세스 노드를 생성할 수 있으며 이는 칩 설계자로부터 더 많은 매출을 얻을 수 있는 회사를 열어줍니다. 이러한 칩이 법적 문제로 인해 수출 제한을 받게 될지 여부는 두고 봐야 하지만 중국은 자국에서 자신의 설계를 사용할 수 있는 자체 칩 설계자 생태계를 갖고 있어 징벌적 조치의 영향을 줄일 수 있습니다.
